メキシコの金属切粉遠心分離システムに関するオンサイト技術コンサルティング

エグゼクティブサマリー

最近、ENERPAT 技術営業チームは、メキシコにある大手国際溶接および切断装置メーカーの施設で詳細な現場評価を実施しました。大規模な生産能力拡張の一環として、顧客は 74 台の既存ラインに 45 台の新しい CNC マシニング センターを導入し、工場の総生産能力は 119 台の CNC 機械になります。

この大規模なスケールアップにより、高価値の切削油を含んだ大量の銅および青銅の旋削物 (約 3,175 ～ 3,629 kg/日) が毎日生成されます。スクラップ生産量の増加に対応し、液体回収を最適化し、手作業のリスクを排除するために、お客様は ENERPAT と提携して、完全に自動化されたカスタム設計の金属切粉遠心分離システムを評価しました。

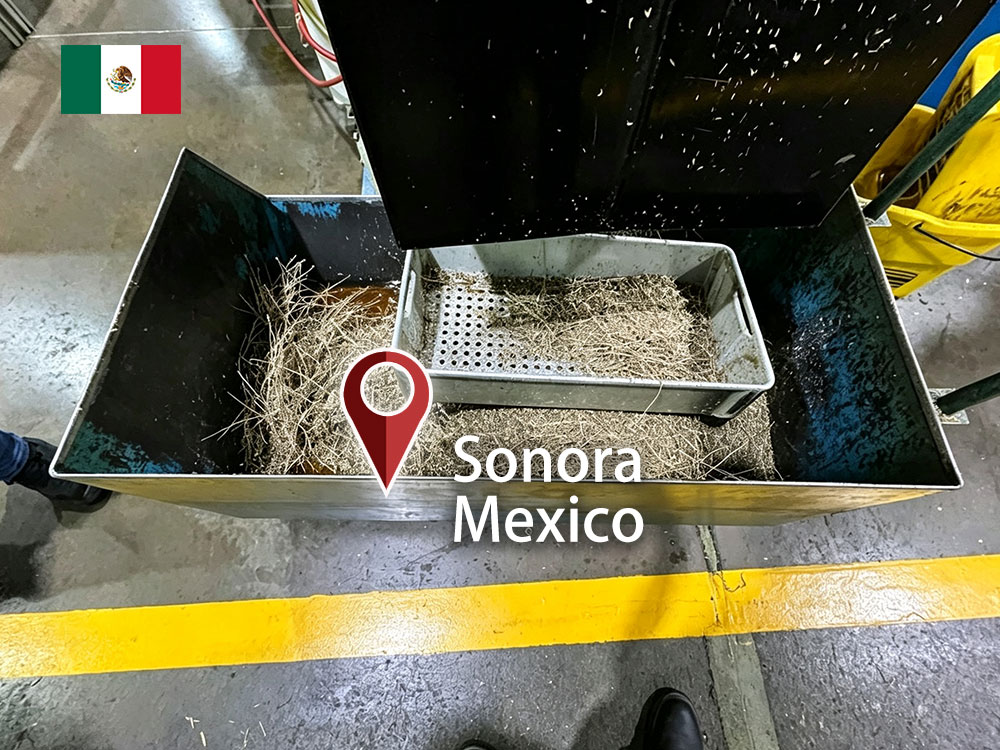

現場観察と技術要件

お客様の運用および調達リーダーとの技術施設のウォークスルー中に、ENERPAT エンジニアは、提案された 金属チップ絞り遠心分離 システムに関する次の重要な運用要件を分析しました。

1. 切削液の高効率回収

現場に設置されている既存の老朽化した遠心分離機は、高い液体保持力とスループットの増加に悩まされています。この施設では、乾燥したスクラップを地域のリサイクルルートに輸送する前に、湿った金属の旋削物から切削油と冷却剤を効率的に分離するために、最新の金属切粉遠心分離システムが必要です。

2. 絡みついた切り粉を事前細断する統合機能

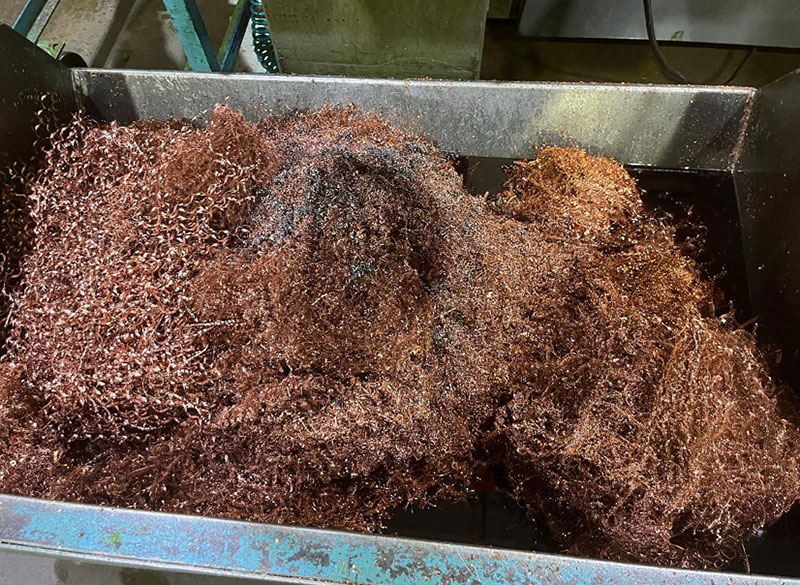

生の青銅や銅の切りくずは、高速 CNC 加工中に長く絡み合った束を形成することがよくあります。 ENERPAT は、金属切粉遠心分離システムの直接上流に頑丈な工業用 単軸シュレッダーを統合して サイズ縮小を実行し、ラインを詰まらせることなくスムーズで自動化された下流の脱油を保証することを推奨しました。

3. カスタマイズされたマテリアルハンドリングの統合

工場現場の運用を最新化するために、ENERPAT は金属切粉遠心分離システムの 2 つの供給方法を評価しました。

• オプション A (カスタム スキップ ホイスト): 顧客の標準的な 1.2mx 0.66m チップ カート (内部輸送の約 70% に相当) の寸法に適合するように適合された特殊な油圧バケット エレベーター。

• オプション B (グラウンド インクライン コンベヤ): 床に設置されたベルト コンベヤで、シュレッダーに直接ロードし、シームレスな連続インライン供給を実現します。

4. 工場のレイアウトとスペースの最適化

ENERPAT のエンジニアリング チームは、天井高 5 メートルの制約の下で、顧客のプラント構造図面に基づいて、ライン全長 8 メートル以内に収まるコンパクトな金属切粉遠心分離機システムのレイアウトを設計しました。

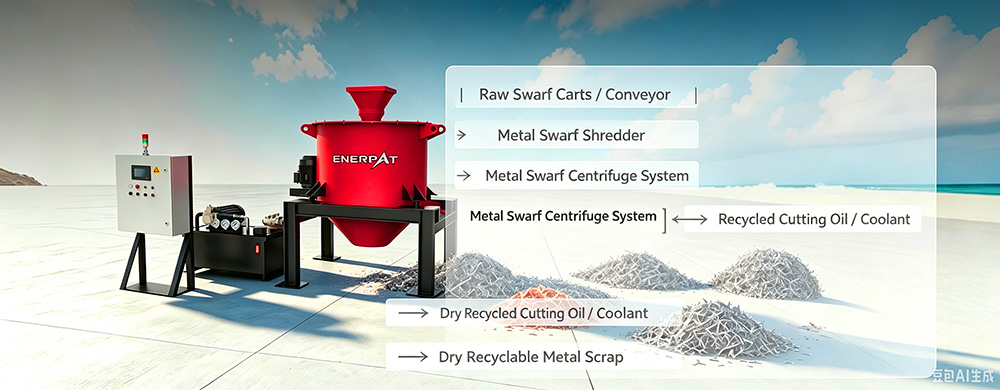

カスタム ENERPAT 金属切粉遠心分離機システムのアーキテクチャ

ENERPAT は、同様の精密機械加工施設にわたる大規模なグローバル プロジェクトの設置を活用して、完全に統合されたターンキーのスクラップ処理ラインを提供しています。

• システムコンポーネント: 産業用シュレッダーおよびスマート PLC 制御ユニットと組み合わせた高速金属切粉遠心分離システム。

• 運用上の利点: クーラント滴下ゼロの完全密閉処理、自動ホイスト積み込み、完全なターンキー納品 (国際輸送、通関手続き、現地での試運転サポートを含む)。

次のステップとエンジニアリングのロードマップ

[x] カート アダプターの検証: スキップ ホイストのエンジニアリング図面を顧客の標準化されたチップ カート CAD 仕様と照合して検証します。

[x] デュアル CAD レイアウト設計: ホイストローディングとコンベアローディングの両方の 2D/3D プラント レイアウトを 8 メートルの長さ制限内で完成させます。

[x] 正式な商業提案: 包括的な ROI 回収分析と技術的な見積もりをクライアントのエンジニアリング委員会に提出します。
